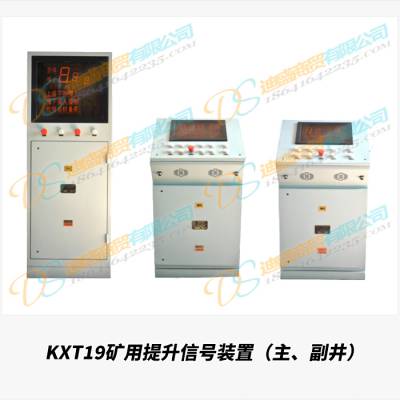

KXT19矿用提升信号装置（主、副井）（以下简称“信号装置”）是由KXT19-F矿用提升信号装置车房显示箱、KXT19-X矿用本安型提升信号装置下井口信号箱、KXT19-S矿用本安型提升信号装置上井口信号箱和两台DXJ1-127煤矿用隔爆兼本安稳压电源箱及KXB15矿用本安型声光报警器（选配）组成。

KXT19矿用提升信号装置适用于煤矿无煤尘、爆炸性气体的危险环境中主井、副井等场所；KXT19-F矿用提升信号装置车房显示箱、KXT19-X矿用本安型提升信号装置下井口信号箱、KXT19-S矿用本安型提升信号装置上井口信号箱和DXJ1-127煤矿用隔爆兼本安稳压电源箱及KXB15矿用本安型声光报警器为矿用隔爆兼本安型结构。

KXT19矿用提升信号装置（主、副井）组成

• KXT19-F矿用提升信号装置车房显示箱

• KXT19-X矿用本安型提升信号装置下井口信号箱

• KXT19-S矿用本安型提升信号装置上井口信号箱

• DXJ1-127煤矿用隔爆兼本安稳压电源箱

• KXB15矿用本安型声光报警器

KXT19矿用提升信号装置（主、副井）使用环境条件

• 工作环境温度：-10℃～+40℃；输入电压：AC127V

• 相对湿度：≤95（+25℃时）；本安工作电压：DV15V

• 大气压力：86kPa ～106kPa；本安工作电流：315Ma

• 音响频率：800~2000Hz

• 无淋水积水的井下硐室、巷道，在无破坏绝缘的腐蚀性气体的场合

• 井下有瓦斯煤尘爆炸性混合物的环境工作

• 环境噪声：≤75dB(A)；控制距离：1000m

• 双路PLC提升信号电缆要求采用26×1.5mm?的铜制铠甲装电缆；单路PLC及简易打点信号要求采用1.7×1.55mm?的铜制铠甲装电缆。

• 与电源连接电缆要求采用1.5mm2 以上的铜质阻燃橡套电缆，电缆各芯线之间绝缘电阻须大于500 MΩ。

KXT19矿用提升信号装置（主、副井）工作原理

由DXJ1-127煤矿用隔爆兼本安稳压电源箱提供DC15V本安电源。当KXT19矿用提升信号装置送电正常后，KXT19矿用提升信号装置数码管点亮并显示数字为零，在KXT19-X矿用本安型提升信号装置下井口信号箱闭锁都正常后，KXT19-X矿用本安型提升信号装置下井口信号箱即可向KXT19-S矿用本安型提升信号装置上井口信号箱发信号，此时KXT19-X下井口信号箱和KXT19-S上井口信号箱均有相同的数字信号指令。

在KXT19-S上井口信号箱闭锁都正常后，KXT19-S上井口信号箱即可对应KXT19-X下井口信号箱发来的信号向车房显示箱转发相同的信号指令，此时上井口信号箱和车房显示箱均有相同的数字信号指令，各信号箱在发信号时，都有与所发信号数字相同伴音音响。

在KXT19-F矿用提升信号装置车房显示箱信号出现时，同时有相应的信号继电器动作，控制绞车的运行。当出现紧急情况时，上下井口信号箱均可按动急停按钮发急停信号，发出急停信号后，本机和车房显示箱均有“急”字显示，并且全线都有急停报警音响。

KXT19矿用提升信号装置工作原理采用专用的本质安全型电源供电，电压稳定，安全性能高。

• 井口安全设施与信号的闭锁功能：井门、摇台、推车机等相关设施不到位，信号不能发出。

• 信号箱间的闭锁功能：下井口不发信号，上井口不能发信号；上井口不发信号，车房收不到信号。

• 方式选择功能：设有"方式选择钮"，依次选择"提人"、"提物"、"检修"、"换层"，全线显示。

• 信号的存储功能：能存储上一次所发信号，断电后仍然能保持或根据要求对上提或下放勾数进行记忆，能存储从000-999。

• 提升信号的数字和汉字显示功能：数字"2"、"3"、"4"、"5"、分别对应"上提"、"下放"、"慢上"、"慢下"；数字"0"对应"停止"表示停车。

• 信号指令的打点报警功能：例如"信号5"发出后，有自动的五次打点音响报警。

• 紧急报警功能：按下"急停钮"有急促、断续的脉冲式音响报警，过15秒音响自动消除，"急停"汉字保持到急停信号解除为止。

• 信号指令间的闭锁功能：一个信号发出后，其它信号不能发出（急停、停止除外）。

• 信号与开车回路的闭锁功能：信号不转发到车房，绞车不能启动。

• 急停信号与绞车安全回路闭锁功能：按下"急停钮"，断开绞车安全回路。

• 信号与操车电控系统闭锁功能：操车不完成，信号不能发出，停止信号不发，不能操车。

• 双功扩音通讯功能：车房与上井口、上井口与下井口可进行双功对讲。

• 提人时的报警功能：提人时触发语言报警器，提醒乘罐人员要注意安全。

• 水平信号箱间闭锁功能：当多个水平提升时，被选择水平可发信号，其余水平不能发出信号。
